A soldagem por ultra-som é um método muito comum de união de duas peças plásticas.

Este método possibilita uniões fortes e confiáveis com ciclos curtos de operação.

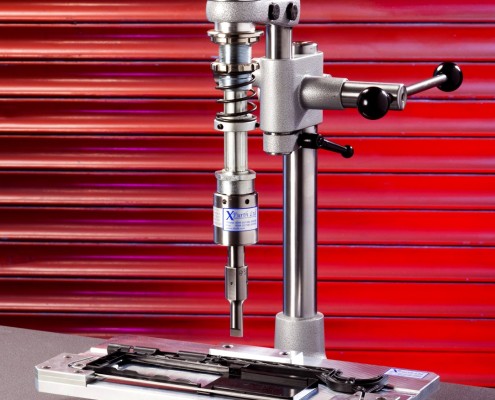

Geralmente a unidade de Solda por Ultrasom é composta por dois componentes básicos, o primeiro é a fonte de energia que transforma a frequência da energia recebida de 60 Hz para geralmente 20 kHz.

O segundo é responsável por converter a energia elétrica em movimento mecânico e aplicá-lo na peça a ser soldada através do sonotrodo, o qual é desenhado para a peça a ser soldada.

Alguns pontos importantes para se obter boa qualidade de solda:

Resina, materiais com fibra de vidro apresentam maior dificuldade de solda, já que a fibra não se funde. Neste caso deve utilizar máquinas de solda mais potentes para garantir a fusão da fase polimérica do composto. Os materiais das peças a serem soldadas devem ser compatíveis entre si.

Contaminantes como óleo, graxa ou silicone dificultam a união do material fundido.

Deve-se garantir que as superfícies que serão soldadas estejam livres de contaminantes para garantir a máxima resistência da união.

Potência da máquina de solda deve ser compatível com o material e dimensão da área de soldagem.

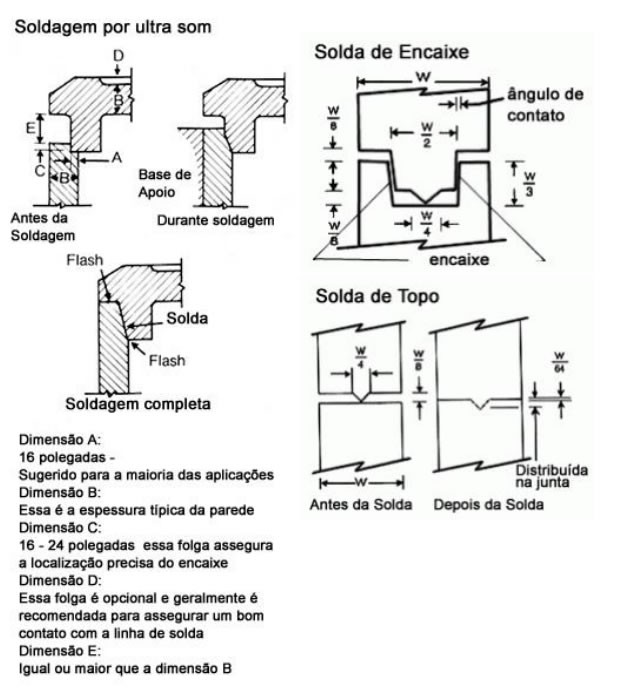

Este é um item muito importante e responsável pela maioria dos casos de insucesso neste tipo de soldagem. As figuras abaixo fornecem as dimensões para alguns tipos de diretores de energia.

Ultra-som aplicação Industrial O processo de ultra-som geralmente é usado nas grandes Indústrias de Embalagens Plásticas, Alimentícias, Hospitalares , e Indústrias têxtil etc.

Descartando-se o uso de solventes, cola , presilhas, grampos, proporcionando a redução de custos para as Empresas ,trazendo rapidez na produção e melhor qualidade nos produtos .Sendo assim , aumenta a qualidade e garantia de estanquiedade.

As ondas Ultra-sonicas são geradas por transdutores ultra-sonico , chamados assim de um modo padrão para estes procedimentos.O transdutor é um dispositivo que converte um tipo de energia em outra.

Os transdutores ultra-sonicos convertem energia elétrica em energia mecânica e viceversa.

Esses são feitos de cristais piezoelectricos que apresentam um fenômeno chamado EFEITO PIEZOELÉTRICO.

O mesmo foi descoberto por Pierre e Jacques Currie em 1880 e consiste na variação das dimensões físicas de certos materiais sujeitos a campos elétricos e o contrário também o corre ,ou seja, a aplicação de pressões.

Por exemplo , pressões acústicas que causam variações nas dimensões de materiais piezoelectricos que neles provocam o aparecimento de campos elétricos.

Um outro método de gerar movimento ultra-sonico é pela passagem de eletricidade sobre os metais especiais , criando vibrações e produzindo calor intenso durante o uso.

Ao colocar um material pizoeléctrico num campo elétrico ,as cargas elétricas da rede cristalina interagem com o mesmo produzindo tensões mecânicas , quartzo e turmalina, cristais naturais são piezoelectricos.

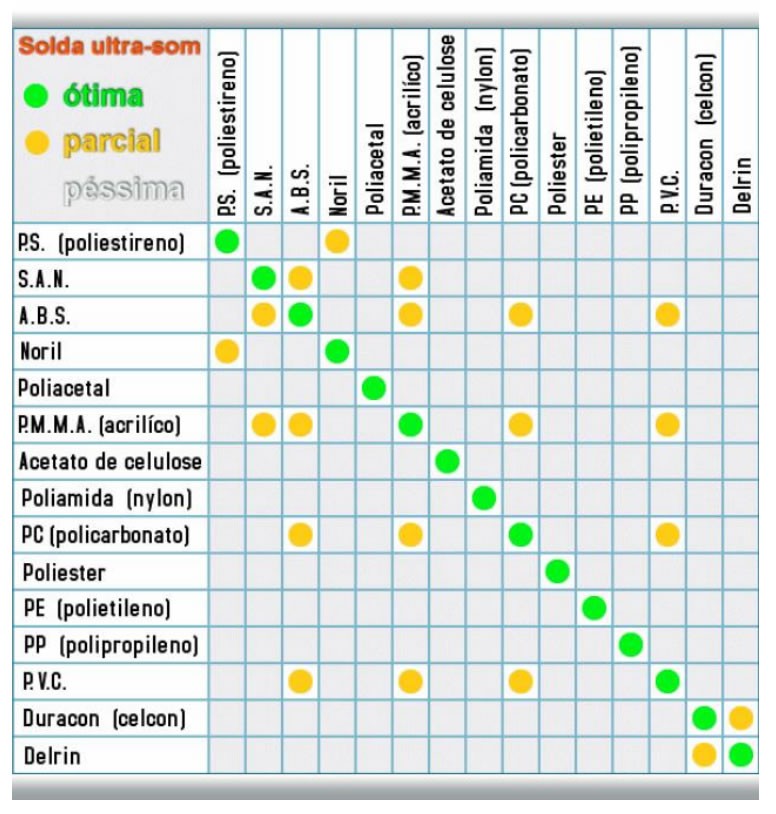

Veja abaixo a tabela de compatibilidade:

Toda a linha de dispositivos e ferramentas para o processo de solda por ultrasom:

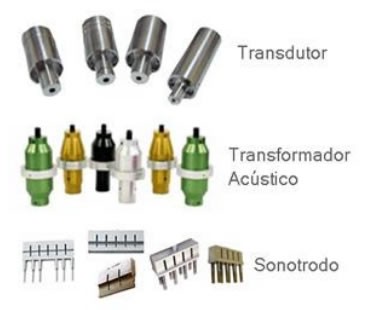

Ferramentas:

  • Transdutor 1.600w/2.800w (20khz)
  • Transformador Acústico (T.A)
  • Sonotrodos e pistolas de Ultrassom.

Dispositivos:

  • Berço – Base de Apoio
  • Peças e Acessórios
  • Placa PG/PSP

Reforma de Equipamento Nacionalização

Informações, Sonotrodo , Transdutor , booster e berços. Desenvolvemos na linha hospitalar ,automobilística , confecções e embalagens . Para iniciar o processo é necessário:

  1. Fazer a coleta do material a ser soldado;
  2. Verificar se é possível soldar o material;
  3. Depois qual o tipo de máquina faz sua soldagem;
  4. Analisar as condições e depois enviaremos um relatório de aprovação para a empresa contratante de nossos serviços para aprovação;
